阳极氧化膜的后处理一般是在蒸汽、沸水或在重金属离子封孔液中进行，由于阳极氧化膜中不允许含有重金属离子，因此选用沸水进行封闭处理。对于用沸水进行后处理来说，后处理对氧化膜性能的影响主要表现在对氧化膜硬度的影响上。有资料报道，沸水封闭处理能够提高氧化膜的硬度，如Tzou et al。对于经后处理后氧化膜硬度改变的机理还有待于进一步的研究。为考察沸水封闭处理对氧化膜硬度的影响，设计如下实验：使用在正交实验因素水平表中所得到的最佳工艺参数，即t₁=70ms，t₂=70ms；I₁=5.5A/dm²，I₂=1.8A/dm²即平均电流I=(I₁+I₂)/2=3.65 A/dm²不变；τ=60min：温度分别为 10℃、15℃、20℃、25℃、30℃、35℃。

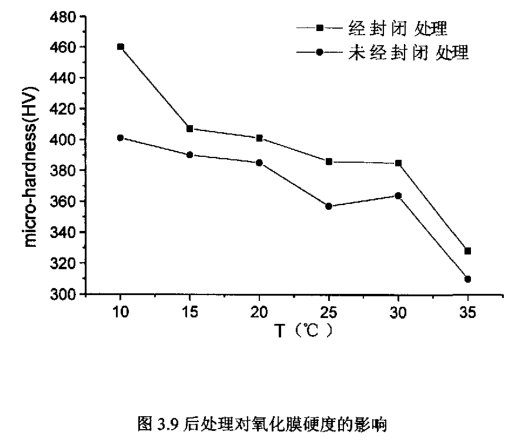

从图 3.9 中可以看出，经封闭后处理的氧化膜其显微硬度明显高于未经封闭处理的氧化膜的硬度，这个硬度差距最大可达 60个单位，如在温度 T=10℃时。这与以前的研究成果相矛盾，Tzou et al 认为在封闭处理中无水氧化铝经水解反应体积膨胀并使氧化膜的微孔堵塞，但含水氧化铝如 Al₂O₃·H₂O 的存在使氧化膜的硬度降低，弹性增加。氧化膜的硬度是由多种因素决定的，其中最重要的是氧化膜中的孔隙率，包括氧化膜中孔壁中微晶间的不可见的孔隙，经封闭处理后，由于Al₂O₃，发生水合反应，体积膨胀，大部分的空隙被填充，即使含水氧化物的硬度低于无水氧化物，但仍不足以抵消由于孔隙率下降而使硬度升高的值，因此经有效封闭处理后可显著提高氧化膜的硬度。
